リクエストがあったので、重油タンクの配管周りの詳細です。

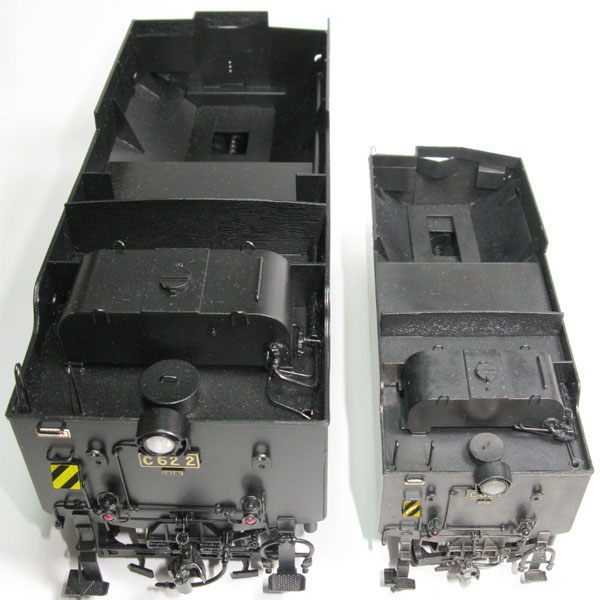

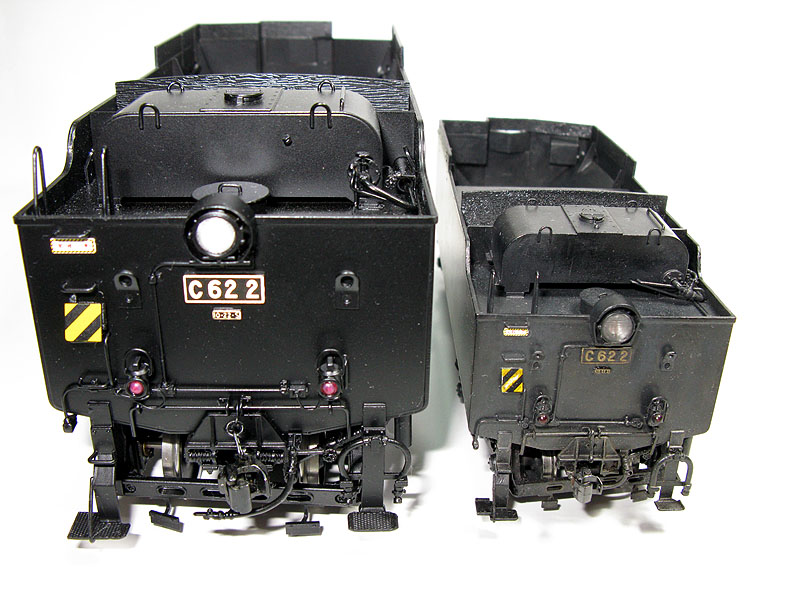

セッテのＯＪと天賞堂のＳスケールでディティールに若干の差異があります。
テンダー前方からは火室へ重油を送る管と逆に重油タンク側のポンプを作動させるための蒸気管？（←推測です）の配管があります。２本はテンダー前面から後部までさらに太いパイプを通してこれがテンダー側面の補強版などを貫通しています。
セッテ製品やＴＴ９のテンダーディティールキット、珊瑚やクロスヘッドのキットなどでは再現されていますが、天賞堂のＳスケールでは省略されています（1６番の最新製品では再現されています）。
またこの配管のテンダー前面側出口の横あたりに小さな扉があって、テンダー内側にでっぱりがある機が存在しますが（無い機もある）、セッテＯＪではこれがありません。
また、石炭搭載部分の内側補強板も、セッテＯＪでは一組多くなっています。
増炭覆いも非公式側前面部分が一部無いセッテＯＪの方が正しいです。

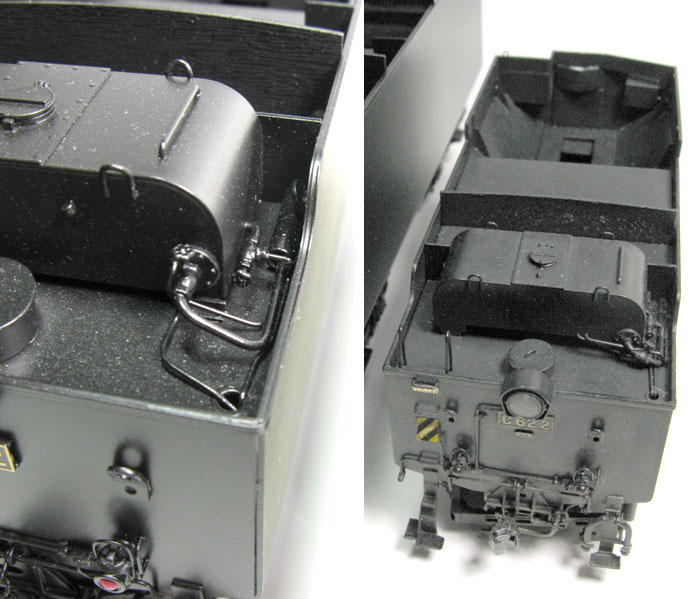

重油タンク配管に話を戻すと、両者とも送油、排油管の配管は同じですが、ポンプ作動用（あくまで推測ね）の細い蒸気管２本の取り付け位置が異なっています。
天賞堂Ｓスケールのは、多くのモデルで再現されているのと同じ、後面送油出口からやや離れた位置に２本並んだ形で、セッテＯＪではこれが後面送油出口の直下にあります。どちらが正しいのかは？？？ですが、「蒸気機関車の角度」にこの部分を側面から撮影したものがあり、落ちている影を見る限りでは、セッテＯＪの配管が正しそうです。
また、送油出口の菊型ハンドルのついたコックも、セッテＯＪのように曲がる前に付いているのが正しいです。
（※実車のディティールに関しては、主に「蒸気機関車の角度（1971年11月梅小路での撮影）」を参考にしています）
